1. Pengertian VGA
VGA, singkatan dari Video Graphics Array, adalah standar tampilan komputer analog yang dipasarkan pertama kali oleh IBM pada tahun 1987. Walaupun standar VGA sudah tidak lagi digunakan karena sudah diganti oleh standar yang lebih baru, VGA masih diimplementasikan pada Pocket PC. VGA merupakan standar grafis terakhir yang diikuti oleh mayoritas pabrik pembuat kartu grafis komputer. Tampilan Windows sampai sekarang masih menggunakan modus VGA karena didukung oleh banyak produsen monitor dan kartu grafis. Card VGA adalah sebuah perangkat yang berupa elektronik berbentuk kartu yang berfungsi untuk menghubungkan ke motherboard dengan monitor.Card VGA ini juga berfungsi untuk menampilkan gambar grafik pada tampilan monitor.
2. Komponen Dan Alur Data Kartu VGA
Pada dasarnya, ada tiga komponen utama dalam VGA, yaitu :
Kartu video menentukan kualitas gerak gambar animasi dan 3D. Dengan frame rate yang tinggi, gambar terlihat smooth dan realistic. Frame rate merupakan satuan yang menentukan berapa kali gambar di update dengan informasi terbaru tiap detiknya.
Kekuatan kartu video di tentukan oleh banyak faktor, berikut spesifikasi yang paling menentukan :
• GPU clock speed (MHz)
• Ukuran bus memori (bits)
• Jumlah memori yang tersedia (MB)
• Memory clock rate (MHz)
• Memory bandwidth (GB/s)
• Kecepatan RAMDAC (MHz)
Referensi :
Teknik Merakit Komputer Dan Seluk-beluknya, Rachmad Hakim S. , Elek Media Komputindo
VGA, singkatan dari Video Graphics Array, adalah standar tampilan komputer analog yang dipasarkan pertama kali oleh IBM pada tahun 1987. Walaupun standar VGA sudah tidak lagi digunakan karena sudah diganti oleh standar yang lebih baru, VGA masih diimplementasikan pada Pocket PC. VGA merupakan standar grafis terakhir yang diikuti oleh mayoritas pabrik pembuat kartu grafis komputer. Tampilan Windows sampai sekarang masih menggunakan modus VGA karena didukung oleh banyak produsen monitor dan kartu grafis. Card VGA adalah sebuah perangkat yang berupa elektronik berbentuk kartu yang berfungsi untuk menghubungkan ke motherboard dengan monitor.Card VGA ini juga berfungsi untuk menampilkan gambar grafik pada tampilan monitor.

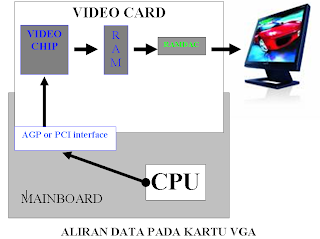

2. Komponen Dan Alur Data Kartu VGA
Pada dasarnya, ada tiga komponen utama dalam VGA, yaitu :
- GPU ( Graphic Processor Unit) atau VPU ( Visual Processing Unit), berfungsi untuk memproses sinyal gambar yang akan ditampilkan ke monitor. Pada awalnya VGA dioptimalisasi untuk 2D (grafik dua dimensi) namun perkembangan saat ini lebih banyak dioptimalkan untuk 3D. GPU berbentuk chipset yang sudah tertanam pada VG board.
- Video Memory, berupa RAM dengan kapasitas tertentu. VGA terbaru mempunyai kapasitas memori yang besar dan cepat. Fungsi utama dari video memory adalah sebagai tempat penyimpanan frame buffer.
- RAMDAC (random Access Memory Digital-to-Analog Converter), chip untuk mengubah sinyal analog menjadi digital. Informasi gambar yang akan ditampilkan tersimpan sementara pada video memory (RAM) dalam data digital. Untuk menampilkannya ke dalam monitor analog, RAMDAC akan membaca isi video memory, mengubah data digital menjadi sinyal analog, dan mengirimkannya melalui kabel video ke monitor. Komponen inilah yang menentukan refresh rate dari kartu video.
Kartu video menentukan kualitas gerak gambar animasi dan 3D. Dengan frame rate yang tinggi, gambar terlihat smooth dan realistic. Frame rate merupakan satuan yang menentukan berapa kali gambar di update dengan informasi terbaru tiap detiknya.Kekuatan kartu video di tentukan oleh banyak faktor, berikut spesifikasi yang paling menentukan :
• GPU clock speed (MHz)
• Ukuran bus memori (bits)
• Jumlah memori yang tersedia (MB)
• Memory clock rate (MHz)
• Memory bandwidth (GB/s)
• Kecepatan RAMDAC (MHz)
Referensi :
Teknik Merakit Komputer Dan Seluk-beluknya, Rachmad Hakim S. , Elek Media Komputindo
